電參數采集儀概述

      本儀器與電參數傳感器配接，用于采集直流、單相、三相電的電壓、電流、功率因數。與電參數傳感器采用4-20mA方式連接，具有RS485數據通訊接口。

電參數采集儀技術規格

1. 電壓量程可選值：5、10、20、30、40、50、60、70、80、90、100、150、200、250、300、400、450、500、600、700、800、1000（可根據用戶要求定制）；
2. 電流量程可選值（A）：5、10、20、30、40、50、60、70、80、90、100、150、200、250、300、400、500、600、700、800、900、1000（可根據用戶要求定制）；
3. 功率因數：0－-1,1－0
4. 采集精度：0.5%
5. 采樣周期：0.1s
6. 環境溫度：-10~40℃
7. 工作電壓：AC220V±20% 50Hz
8. 消耗功率：10w

      電壓量程、電流量程根據所選的傳感器確定。

 電參數采集儀參數設置

 系統需設置如下參數：
      直流電壓量程（F1） 直流電流量程（F2）
      單相交流電壓量程（F3） 單相交流電流量程（F4）
      三相交流電壓量程（F5） 三相交流電流量程（F6）

      1．參數設置方法：按“SET”鍵，功率窗口顯示“F1—F6”，表示進入?yún)?shù)選擇狀態，用“上”、“下”鍵改變?cè)撝怠?br />      2．參數存儲
      在顯示“F6”之后，再按“SET”鍵，顯示“----”，表示剛設置的各個參數已存儲。掉電不丟失。

前面板示意圖

      儀表上電時，窗口顯示電壓量程值、電流量程值、通訊地址、儀器的出廠編號。
      在測試狀態，當窗口顯示“Err”時，表示對應的傳感器信號線斷線；當窗口顯示“E”時，表示對應的傳感器信號值超量程。

傳感器的選擇說明

      1． 電參數傳感器輸出接口為：4-20mA
      2． 單相功率因數傳感器不帶方向判別（功率因數范圍：0~1）。
      3． 三相功率因數傳感器帶方向判別（功率因數范圍：0~1，-1~0）。

傳感器信號端子連接

      后面板的端子為信號輸入端子，連接如下：

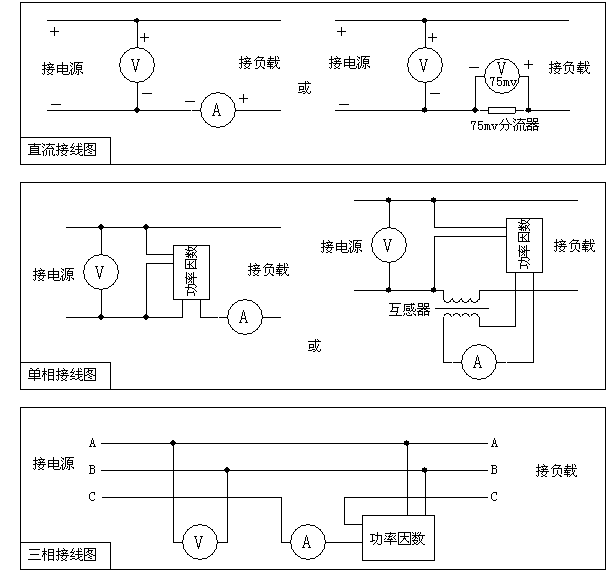

傳感器連接圖

      當采集“三相”電參數時，電壓傳感器輸入端連接至Uab；電流傳感器輸入端連接至Ic；功率因數傳感器輸入端連接至Uab、Ic。可采用互感器擴大電流量程，互感器的連接方法同單相接線圖的互感器部分。
